Conventionele rupsgraafmachine
Overtuigend in elk aspect.

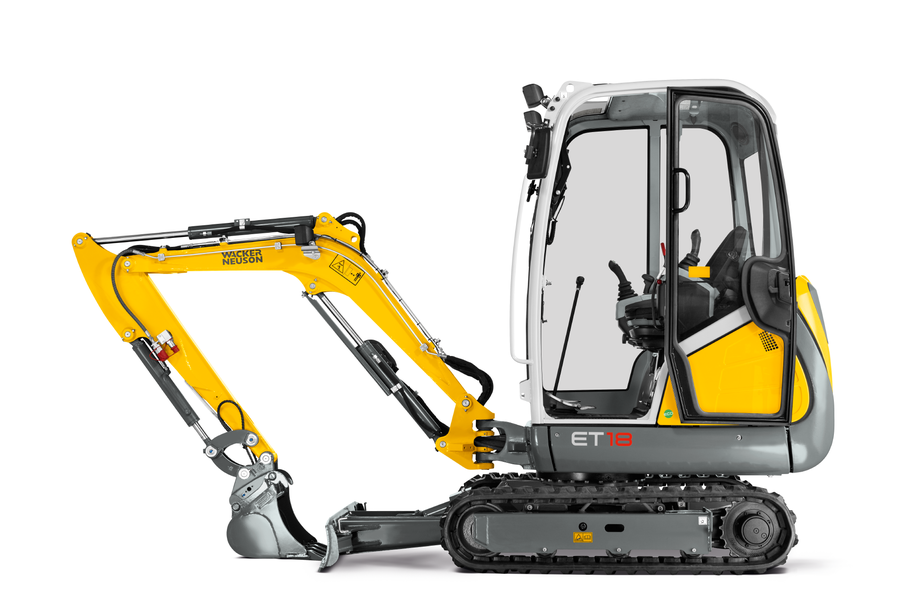

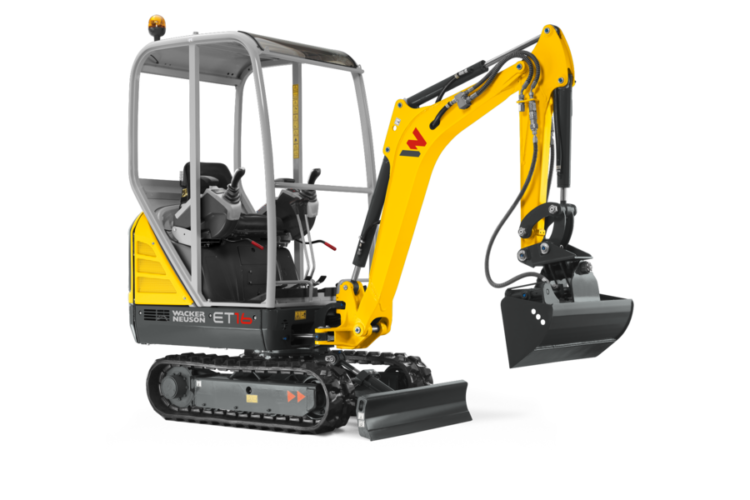

Met de graafmachine ET18 zet thtverhuur nieuwe standaard
in de machineklasse van 1,7 tot 2,4 ton. De combinatie van
beproefde elementen en intelligente ontwikkelingsbenaderingen
komt tot uiting in betere prestaties en een grotere efficiëntie.
Doordachte functies zoals een grote cabine en het 2-delige
voorruitmechanisme verhogen eveneens het comfort van de
bestuurder.
Hoogtepunten
■ Bediening via de hydraulische joystick
■ Krachtig aandrijfsysteem
■ Hydraulisch uitschuifbaar onderstel met schuifbordverbreding
■ VDS Vertical Digging System
■ Tweede cabinedeur voor in- en uitstappen aan beide zijden
Technische gegevens
■ Hydraulica
Bedrijfsdruk hydraulica 200,0 bar
Hydraulische pomp Dubbele variabele en 2
tandwielpompen
Stroomsnelheid 73,0 l/min
Stroomsnelheid max. 73,0 l/min
Tankcapaciteit 19,0 L
■ mechanische vermogensinformatie
Rijsnelheid 5,3 km/h
■ mechanische informatie
Lengte 3.854,0 mm
Breedte 990,0 mm
Hoogte 2.289,0 mm
Bedrijfsgewicht (min.-max.) 1.725,0 – 2.405,0 KG
Graafdiepte (max.) 2.402,0 mm
■ Verbrandingsmotor
Koeling Waterkoeling
Motortype Dieselmotor
Cilinder 3,0
Cilindercapaciteit 1.116,0 cm3
Schuine positie max. 30,0 °
Effectief vermogen 13,8 kW
Nominale motorsnelheid 2.200,0 1/min
Uitlaatgassenlimiet EU Stage V
Accucapaciteit (nom. waarde) 44,0 Ah
Fabrikant motor Yanmar
Motortoewijzing 3TNV76-XNSV
■ Omgevingskenmerken
Geluidsniveau LpA 77,0 dB(A)
Geluidsvermogen LWA, gegarandeerd 93,0 dB(A)
■ Vloeistoffen
Brandstofspecificaties Diesel EN 590
■ Onderstel
Werkdruk 200,0 bar
■ Transport en opslag
Transportgewicht 1.582,0 KG
Afmetingen
A Hoogte met cabine 2.285 mm
Hoogte dak 2.289 mm
Totale hoogte met zwaailichten 2.470 mm
B1 Breedte bovenwagen 990 mm
B2 Breedte onderstel 1.300 mm
Breedte onderstel ingeschoven 990 mm
B3 Breedte blad 990 mm
C Transportlengte 3.854 mm
D Graafdiepte max., korte lepelsteel 2.202 mm
Graafdiepte max., lange lepelsteel 2.402 mm
E Graafdiepte max., korte lepelsteel 1.415 mm
Graafdiepte max., lange lepelsteel 1.600 mm
F Graafhoogte max., korte lepelsteel 3.447 mm
Graafhoogte max., lange lepelsteel 3.558 mm
G Uitstorthoogte max., korte lepelsteel 2.510 mm
Uitstorthoogte max., lange lepelsteel 2.621 mm
H Graafradius max., korte lepelsteel 3.802 mm
Graafradius max., lange lepelsteel 3.989 mm
I Reikwijdte op bodem max., korte lepelsteel 3.700 mm
Reikwijdte op bodem max., lange lepelsteel 3.894 mm
J Draaicirkel achterkant 1.169 mm
K1 Giekverstelling max. (vanaf midden lepel rechterzijde) 516 mm
K2 Giekverstelling max. (vanaf midden lepel linkerzijde) 359 mm
M Schraapdiepte max. (blad onder graafdiepte) 311 mm
N Lengte loopwerk 1.462 mm
O1 Zwenkhoek max. (gieksysteem naar links) 77 °
O2 Zwenkhoek max. (gieksysteem naar rechts) 48 °
Q1 Draaicirkel giek midden 1.584 mm
Q2 Draaicirkel giek rechts 1.501 mm
Q3 Draaicirkel giek links 1.279 mm
