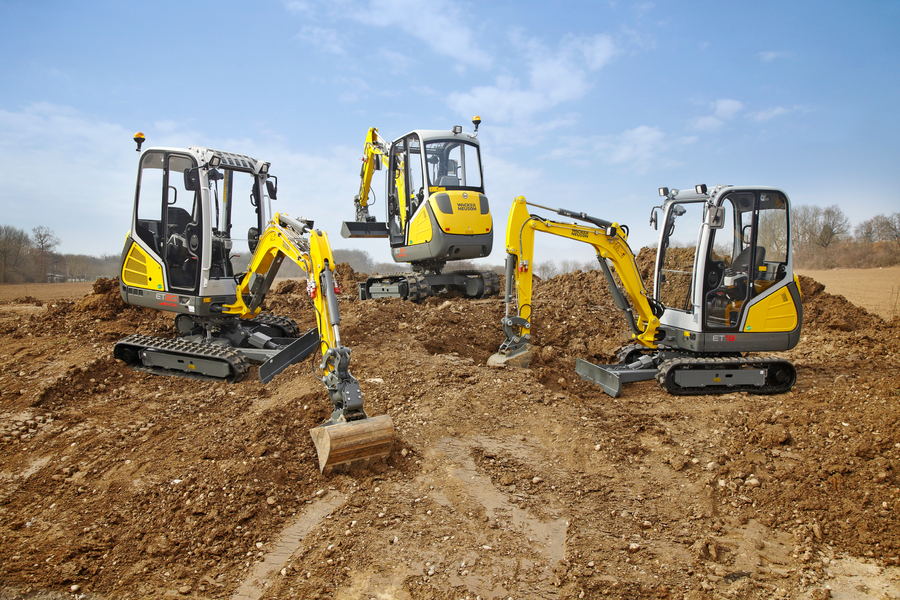

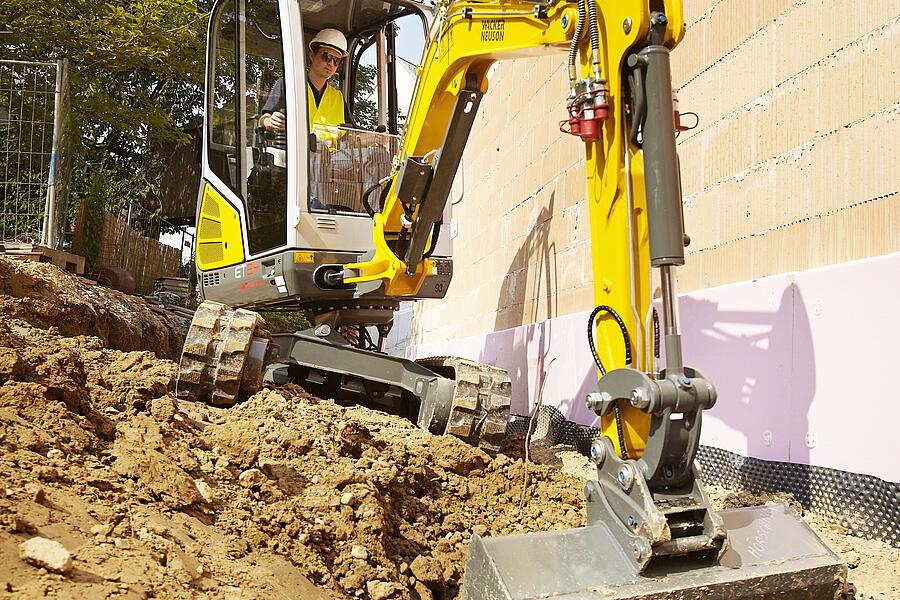

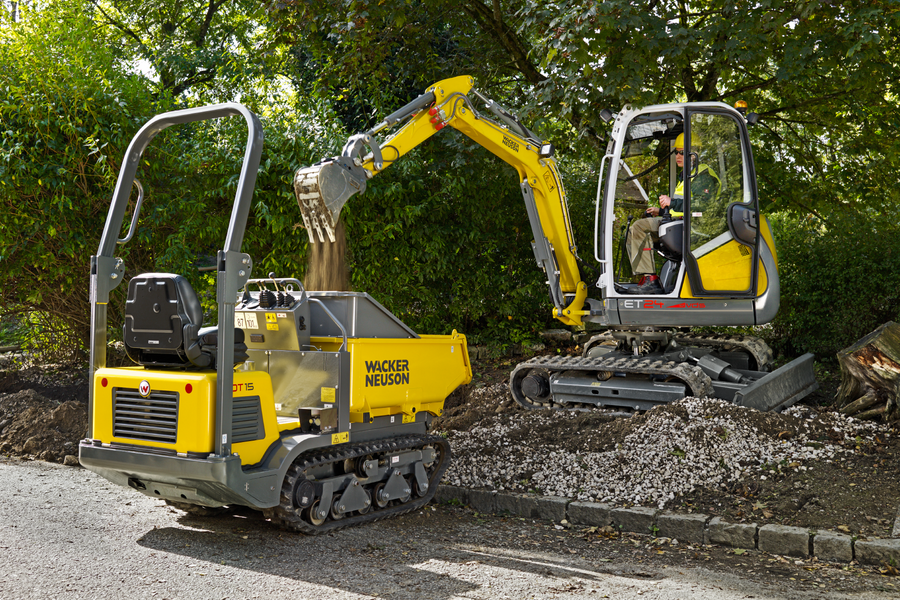

Conventionele rupsgraafmachine
De allrounder in zijn klasse
De ET24 Koppelt de voordelen van de lichtere gewichtsklasse
met de prestatiegegevens van de 2,5-tons klasse. Hierdoor heeft
de machine meer hijskracht bij een laag gewicht en compacte
afmetingen. Dit maakt de graafmachine sterk en flexibel tijdens
het vervoer en bij het veranderen van positie. De hoge graaf- en
trekkracht verhoogt de productiviteit van de machine en bespaart
tegelijkertijd tijd.Het krachtige aandrijfsysteem in combinatie met
het intelligente koelingsconcept maken efficiënte werkcycli
mogelijk, zelfs bij hoge omgevingstemperaturen. Dankzij het
ruime cabineconcept heeft de bestuurder voldoende hoofd- en
beenruimte. De ergonomische en individueel instelbare stoel
maakt ook werken zonder moe te worden mogelijk. Voor de ET24
zijn vele opties beschikbaar. De graafmachine kan dus volledig
volgens de wensen van de klant worden geconfigureerd.
Hoogtepunten
■ Innovatief voorruitsysteem
■ Comfortabele, volledig glazen bestuurderscabine
■ Krachtig aandrijfsysteem
■ VDS Vertical Digging System
■ Hydraulisch voorgestuurde rijpedalen
Technische gegevens
■ Hydraulica
Bedrijfsdruk hydraulica 240,0 bar
Hydraulische pomp Dubbele variabele en 2
tandwielpompen
Stroomsnelheid 78,0 l/min
Stroomsnelheid max. 78,0 l/min
Tankcapaciteit 19,0 L
■ mechanische vermogensinformatie
Rijsnelheid 4,0 km/h
■ mechanische informatie
Lengte 4.022,0 mm
Breedte 1.400,0 mm
Hoogte 2.392,0 mm
Bedrijfsgewicht (min.-max.) 2.200,0 – 2.746,0 KG
Graafdiepte (max.) 2.602,0 mm
■ Verbrandingsmotor
Koeling Waterkoeling
Motortype Dieselmotor
Cilinder 3,0
Cilindercapaciteit 1.116,0 cm3
Schuine positie max. 30,0 °
Effectief vermogen 13,8 kW
Nominale motorsnelheid 2.200,0 1/min
Uitlaatgassenlimiet EU Stage V
Accucapaciteit (nom. waarde) 44,0 Ah
Fabrikant motor Yanmar
Motortoewijzing 3TNV76-XNSV
■ Omgevingskenmerken
Geluidsniveau LpA 76,0 dB(A)
Geluidsvermogen LWA, gegarandeerd 93,0 dB(A)
■ Vloeistoffen
Brandstofspecificaties Diesel EN 590
■ Onderstel
Werkdruk 240,0 bar
■ Transport en opslag
Transportgewicht 2.057,0 KG
Hoogtepunten
■ Innovatief voorruitsysteem
■ Comfortabele, volledig glazen bestuurderscabine
■ Krachtig aandrijfsysteem
■ VDS Vertical Digging System
■ Hydraulisch voorgestuurde rijpedalen
Afmetingen
A Hoogte met cabine 2.392 mm
A1 Hoogte blad 300 mm
A Totale hoogte met zwaailichten 2.578 mm
B1 Breedte bovenwagen 990 mm
B2 Breedte onderstel 1.400 mm
B3 Breedte blad 1.400 mm
C Transportlengte 4.022 mm
D Graafdiepte max., korte lepelsteel 2.402 mm
Graafdiepte max., lange lepelsteel 2.602 mm
E Graafdiepte max., korte lepelsteel 1.562 mm
Graafdiepte max., lange lepelsteel 1.746 mm
F Graafhoogte max., korte lepelsteel 3.949 mm
Graafhoogte max., lange lepelsteel 4.071 mm
G Uitstorthoogte max., korte lepelsteel 2.748 mm
Uitstorthoogte max., lange lepelsteel 2.870 mm
H Graafradius max., korte lepelsteel 4.146 mm
Graafradius max., lange lepelsteel 4.334 mm
I Reikwijdte op bodem max., korte lepelsteel 4.020 mm
Reikwijdte op bodem max., lange lepelsteel 4.216 mm
J Draaicirkel achterkant 1.169 mm
K1 Giekverstelling max. (vanaf midden lepel rechterzijde) 516 mm
K2 Giekverstelling max. (vanaf midden lepel linkerzijde) 359 mm
L Stapelhoogte max. (blad onder graafdiepte) 294 mm
M Schraapdiepte max. (blad onder graafdiepte) 334 mm
N Lengte loopwerk 1.838 mm
O1 Zwenkhoek max. (gieksysteem naar links) 77 °
O2 Zwenkhoek max. (gieksysteem naar rechts) 48 °
Q1 Draaicirkel giek midden 1.666 mm
Q2 Draaicirkel giek rechts 1.582 mm
Q3 Draaicirkel giek links 1.356 m
