Conventionele rupsgraafmachine
De kleinste, die ook emissievrij kan werken

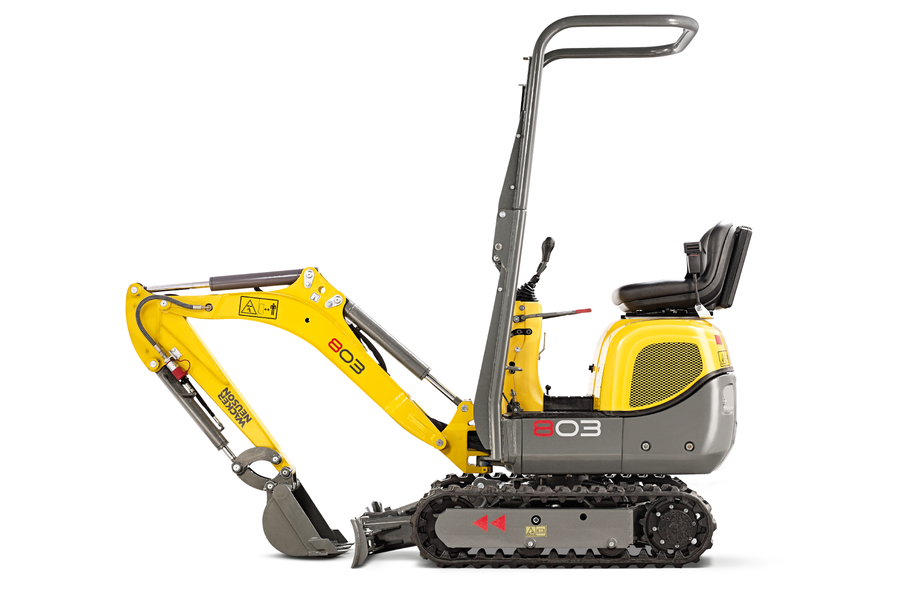

De 803 is de kleinste graafmachine van Wacker Neuson – maar
laat op het gebied van kracht niets te wensen over. Hij maakt

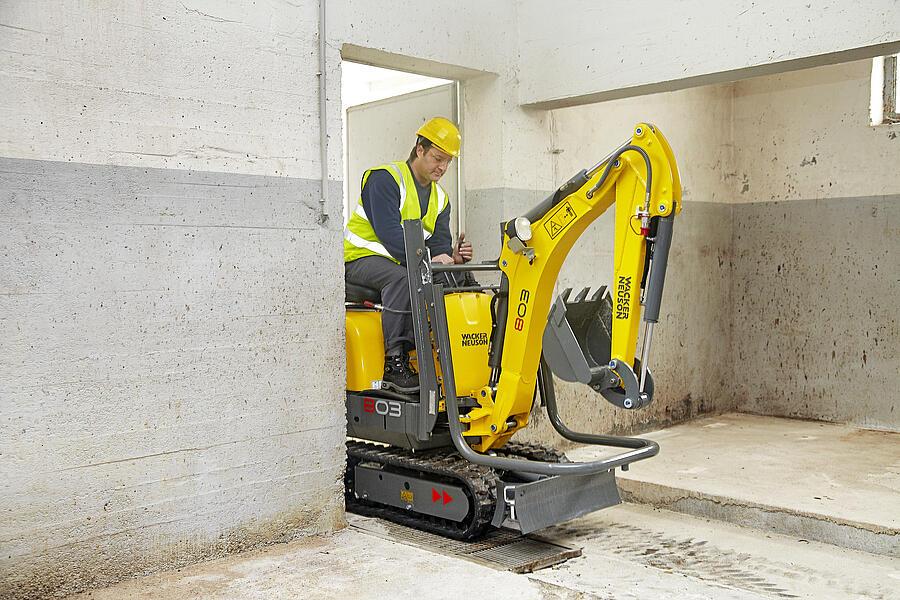

indruk door zijn geringe breedte van slechts 700 mm. Zo past hij
perfect door binnendeuren en spaart door zijn rubberen
rupsbanden de bodembedekking. Er is ook bijzondere aandacht
besteed aan de hydraulica. Daardoor kunnen hydraulische
aanbouwdelen, zoals de bijpassende Wacker Neuson
hydraulische hamer, probleemloos met de standaard
hulphydraulica worden aangedreven. Met het optionele elektrohydraulische aggregaat (HPU) wordt de minigraafmachine de
ideale werkmachine voor emissiegevoelige plaatsen en kan met
hetzelfde vermogen elektrisch en daardoor emissievrij worden
aangedreven.
Hoogtepunten
■ Inklapbare ROPS-veiligheidsbeugel
■ Standaard enkelgestuurde hulphydraulica
■ Hoogste motorvermogen van zijn klasse
■ Hydraulisch uitschuifbaar onderstel met schuifbordverbreding
■ Gemakkelijk te transporteren op een auto-aanhangwagen
Technische gegevens
■ Hydraulica
Bedrijfsdruk hydraulica 170,0 bar
Hydraulische pomp ZRP
Stroomsnelheid 23,0 l/min
Tankcapaciteit 14,0 L
■ mechanische vermogensinformatie
Rijsnelheid 1,8 km/h
■ mechanische informatie
Lengte 2.746,0 mm
Breedte 730,0 mm
Hoogte 1.507,0 mm
Bedrijfsgewicht (min.-max.) 1.029,0 – 1.115,0 KG
Graafdiepte (max.) 1.763,0 mm
■ Verbrandingsmotor
Koeling Waterkoeling
Motortype Dieselmotor
Cilinder 3,0
Cilindercapaciteit 854,0 cm3
Schuine positie max. 30,0 °
Tankcapaciteit 10,0 L
Effectief vermogen 9,9 kW
Nominale motorsnelheid 2.100,0 1/min
Spanning startmotoraccu 12,0 V
Accucapaciteit (nom. waarde) 20,0 Ah
Fabrikant motor Yanmar
Motortoewijzing 3TNV70
■ Omgevingskenmerken
Geluidsvermogen LWA, gegarandeerd 93,0 dB(A)
■ Vloeistoffen
Brandstofspecificaties Diesel EN 590
■ Onderstel
Werkdruk 170,0 bar
■ Transport en opslag
Transportgewicht 932,0 KG
Afmetingen
A1 Hoogte ROPS 2.261 mm
A2 Hoogte ROPS gekiept 1.427 mm
B Breedte bovenwagen 730 mm
Breedte onderstel 860 mm
Breedte onderstel ingeschoven 700 mm
C Transportlengte 2.828 mm
D Graafdiepte max. 1.763 mm
E Graafdiepte max. 1.320 mm
F Graafhoogte max. 2.857 mm
G Uitstorthoogte max. 2.012 mm
H Graafradius max. 3.090 mm
I Reikwijdte op bodem max. 3.028 mm
J Draaicirkel achterkant 747 mm
K1 Giekverstelling max. (vanaf midden lepel rechterzijde) 245 mm
K2 Giekverstelling max. (vanaf midden lepel linkerzijde) 283 mm
M Schraapdiepte max. (blad onder graafdiepte) 178 mm
N Lengte loopwerk 1.220 mm
O1 Zwenkhoek max. (gieksysteem naar links) 55 °
O2 Zwenkhoek max. (gieksysteem naar rechts) 56 °
Q2 Draaicirkel giek rechts 1.085 mm
Q1 Draaicirkel giek links 1.039 mm
